// Example testing sketch for various DHT humidity/temperature sensors
// Written by ladyada, public domain
#include "dht.h"
#define DHTPIN 2 // what pin we're connected to
// Uncomment whatever type you're using!
//#define DHTTYPE DHT11 // DHT 11
//#define DHTTYPE DHT22 // DHT 22 (AM2302)
#define DHTTYPE DHT21 // DHT 21 (AM2301)
// Connect pin 1 (on the left) of the sensor to +5V
// Connect pin 2 of the sensor to whatever your DHTPIN is
// Connect pin 4 (on the right) of the sensor to GROUND
// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor
DHT dht(DHTPIN, DHTTYPE);
void setup() {
Serial.begin(9600);
Serial.println("DHT21 test!");
dht.begin();
}
void loop() {
// Reading temperature or humidity takes about 250 milliseconds!
// Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
float h = dht.readHumidity();
float t = dht.readTemperature();
// check if returns are valid, if they are NaN (not a number) then something went wrong!
if (isnan(t) || isnan(h)) {
Serial.println("Failed to read from DHT");
} else {
Serial.print("Humidity: ");
Serial.print(h);
Serial.print(" %\t");
Serial.print("Temperature: ");
Serial.print(t);
Serial.println(" *C");
}
delay(2000);
}

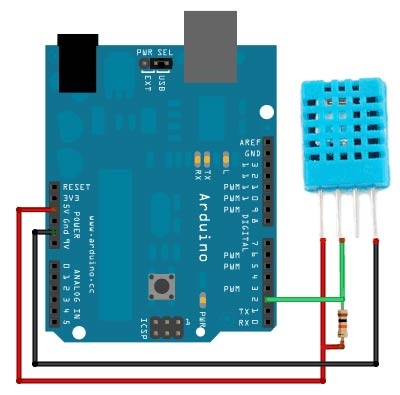

Если устройство в корпусе и содержит вспомогательные элементы (как например устройство AM2301) резистор уже не нужен. Зеленый провод на схеме - это желтый провод на устройстве.
Датчик AM2301 - это тот же датчик DHT21 но уже с обвязкой. Для его подключения не требуется резистор. Если вы случайно подключите его с резистором ничего страшного не произойдет, просто это лишнее. Красный провод - это "+", черный провод - это "-". Желтый провод - это сигнал, он подключается к цифровому порту Arduino.
