Подключение датчика DS1821
Программируемый цифровой термостат DS1821. Для работы не требуются внешние компоненты. Энергонезависимая память для хранения верхней и нижней температуры термостата. Иногда называется: DS1821C+, хотя это одно и тоже.
Внешний вид
Характеристики
Термометр и термостат в одном лице
Диапазон измерений: -55°C ~ 125°C.
Интерфейс: 1-wire.
Производитель: MAXIM (бывший DALLAS).
Точность: ±1°C.
Интервал считывания: 1 сек.
Корпус: TO92.
Распиновка
Пример схемы подключения
Естественно для работы термостата должны быть запрограммированы верхняя и нижняя температуры через программатор.
Список деталей
R: 100, 22k,10k, 1k, 3.3k;
C: 100.0*25В;
VT: КТ3107, КТ815;
VD: КД522;
Реле любое с током потребления желательно не выше 1.5А.
Распиновка деталей
КТ3107 (В торпусе ТО-92)
КТ815

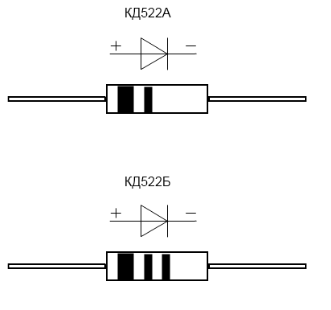

Диод КД522
Предельное постоянное обратное напряжение
- КД522А - 30 В
- КД522Б - 50 В
